Detalhes do produto:
|
| Cor:: | Preto preto | Number modelo:: | R32N R38N R51N T76 |
|---|---|---|---|
| Revestimento:: | Brilhante (sem revestimento) | Material:: | 40Cr de aço |
| palavra chave:: | Barra oca da âncora de R32N | DIÂMETRO:: | como os cutomers exigidos |
| Diâmetro interno:: | como os cutomers exigidos | Espessura:: | cutomers exigidos |

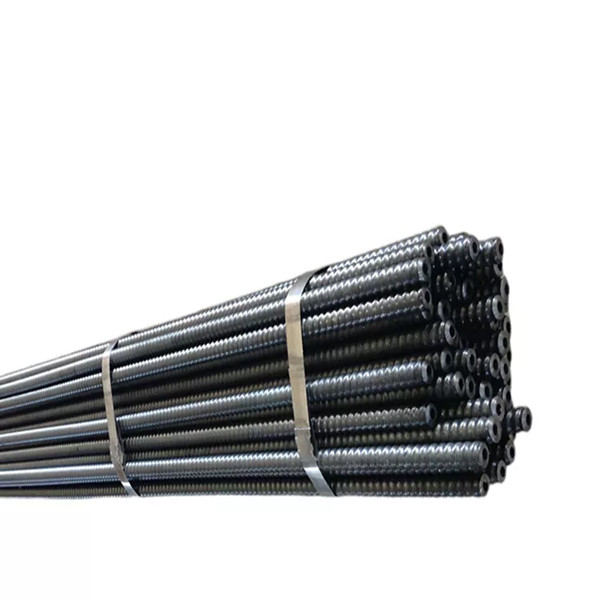

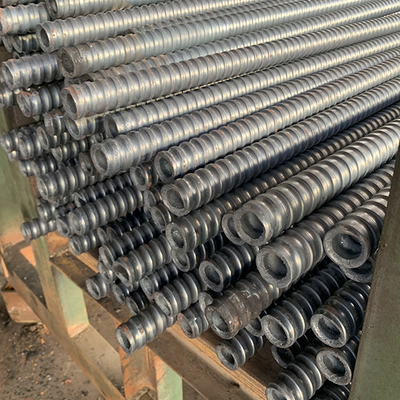

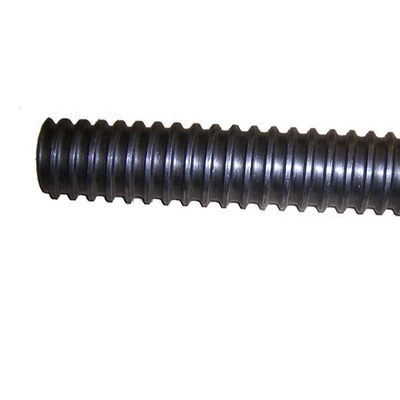

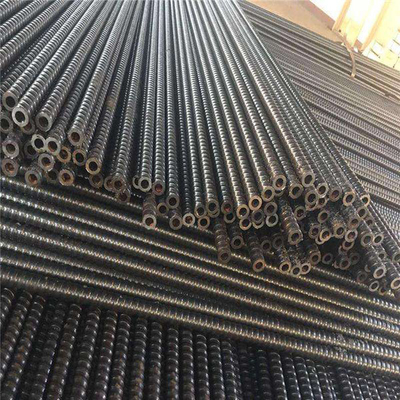

| Nome do produto:: | Barra oca da âncora | Modelo:: | FHJ-20 |
| Realçar: | Barra oca da âncora de R38L,Barra oca 1000mm da âncora,barra da âncora da perfuração do auto de 8000mm |
||
A introdução do parafuso de aço rosqueado completo FHJ-20 da rocha da perfuração do auto do melhor preço ancora a âncora Rod de Rod Mining Industry Drilling Hollow
* o auto de grande resistência da mineração que fura o parafuso oco da broca da âncora da rocha é amplamente utilizado na construção da estrada/trilho e na manutenção zmwm02 * parafuso da rocha pode ser usada escavando um túnel & minar * ambientes rurais * residências privadas * fundações especiais * as estruturas de proteção da avalancha ligam a broca: feito da liga de alta qualidade pela tecnologia da precisão, com dureza e dureza fortes, a força de penetração pode furar em uma variedade de corpo do parafuso da rocha: O componente o mais importante do conjunto, dos jogos um maior protagonismo no furo e da ancoragem. Luva de conexão: Jogue o papel da conexão quando o parafuso precisa de ser alongado. Almofada: pode suportar o maior esforço circunvizinho da rocha. Porca do parafuso: O esforço da rocha de cerco pode ser concentrado na almofada.

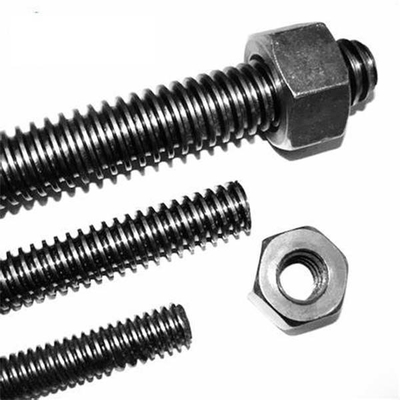

Parafuso de âncora
Meios do parafuso de âncora uma haste que transfira as estruturas ou a carga geotécnical a uma rocha estável
formações, consiste na haste, bocado de broca, acoplamento, placa, rebocando o bujão e a porca. Foi
amplamente utilizado em tunnling, em mineração, em estabilização da inclinação, em tratamento dos tunneldiseases e no apoiar do telhado
dos undergroundworks. É para a terra fraca (argila, areia etc. quebradiço) que a haste oca da âncora é feita de
tubo sem emenda com de grande resistência.
Características do parafuso de âncora grounting oco
• Particularmente apropriado para circunstâncias à terra difíceis.
• Uma taxa alta da instalação desde o furo, a colocação e o reboco pode ser executada em uma única operação.
• O sistema da perfuração do auto elimina a exigência para uma perfuração encaixotada.
• A instalação com perfuração simultânea e reboco possível.
• A instalação fácil em todos os sentidos, também para cima.
• Apropriado para trabalhar em espaço limitado, altura e nas áreas do acesso difícil.
• Cargo simples que reboca o sistema. • galvanização Quente-mergulhada para a proteção de corrosão
Aplicações na escavação de um túnel & na engenharia à terra
• Parafusamento radial
• Estabilização da inclinação
• Forepoling
• Micro pilha da injeção
• Estabilização da cara
• Âncora provisória do apoio
• Preparação portal
• Pregar do solo
O parâmetro do parafuso de aço rosqueado completo FHJ-20 da rocha da perfuração do auto do melhor preço ancora a âncora Rod de Rod Mining Industry Drilling Hollow
Descrição do parafuso de âncora da Auto-perfuração
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | |
| Diâmetro externo (milímetros) | 25 | 32 | 32 | 38 | 51 | 51 | 76 |
| Diâmetro interno (milímetros) | 14 | 19 | 16 | 19 | 36 | 33 | 52 |
| Capacidade de carga final (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 |
| Renda a capacidade de carga (o kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 |
| Resistência à tração, Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Renda a força, Rp0.2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Peso (Kg/m) | 2,3 | 3,2 | 3,6 | 5,5 | 6,5 | 8,0 | 16,0 |
| Categoria de aço | EN10083-1 (aço da estrutura da liga) | ||||||
| Comparado ao aço carbono, o aço da estrutura da liga tem a capacidade anticorrosiva alta e mecânico alto. | |||||||
Dados de Technial do parafuso de âncora da T-linha
| Tipo da barra |
Diâmetro externo (milímetro) |
Dentro do diâmetro (milímetro) |
Seção transversal (mm2) |
Carga final KN |
Ponto de rendimento KN |
Peso (kg/m) |
Esquerda da linha Assistente |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3,3 | Elevador ou direito |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2,9 | Elevador ou direito |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2,7 | Elevador ou direito |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7,0 | Elevador ou direito |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5,6 | Elevador ou direito |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Elevador ou direito |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12,3 | Elevador ou direito |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11,1 | Elevador ou direito |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17,8 | Elevador ou direito |
